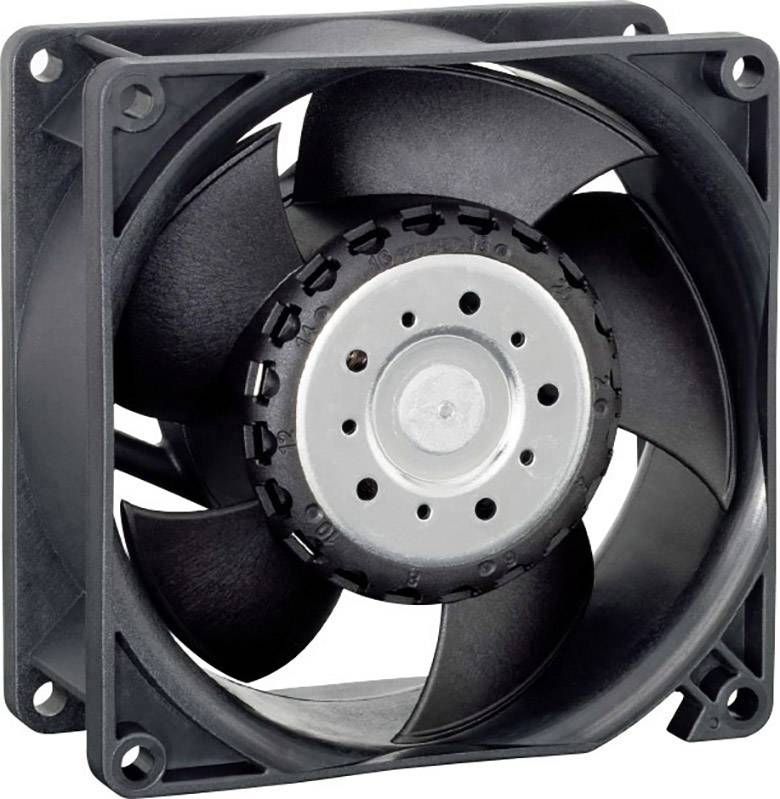

ebm-papst 3214J/2H4TR Axiallüfter 24 V DC 285 m³/h 92 x 92 x 38 mm
- EBM Papst (9693520220)
- ArtNr: 100675777
- GTIN: 2050012118246
Sofort lieferbar
Noch 36 Stück verfügbar
106,
24
€
Service für unsere Kunden
Gerne beraten wir Sie zu diesem Produkt persönlich und erstellen Ihnen bei größeren Bestellmengen ein individuelles Angebot. Ebenfalls bieten wir weitere produktbezogene Services an, die wir Ihnen bei Bedarf in einem persönlichen Gespräch vorstellen.
Beratung anfragen Telefonisch anfragen
Produktbeschreibung
Produktfeatures
- Hoher Luftdurchsatz von 285 m³/h bei 24 V DC Nennspannung
- Kompakte Abmessungen: 92 x 92 x 38 mm, Gewicht ca. 240 g
- Ball-Lager für lange Lebensdauer (L10: 70.000 h bei 40 °C)
- PWM-Steuerung und Tacho-Ausgang für präzise Regelung
- Uhrzeigersinn-Drehrichtung, Abluft über Streben
- Schutz vor Umkehrpolung und blockiertem Rotor
- Robustes Gehäuse aus glasfaserverstärktem PBT-Kunststoff
- Betriebstemperatur: -20 °C bis +70 °C
Produktinformationen
| Allgemein | ||||||||||||||||||||||||||||||||
| Produkttyp | DC-Axiallüfter | |||||||||||||||||||||||||||||||
| Abmessungen (B x T x H) | 92 x 92 x 38 mm | |||||||||||||||||||||||||||||||
| Gewicht | ca. 240 g | |||||||||||||||||||||||||||||||
| Farbe | Schwarz | |||||||||||||||||||||||||||||||
| Hauptmerkmale | ||||||||||||||||||||||||||||||||
| Nennspannung | 24 V DC | |||||||||||||||||||||||||||||||
| Spannungsbereich | 10 .. 28 V DC | |||||||||||||||||||||||||||||||
| Luftdurchsatz (max.) | 285 m³/h | |||||||||||||||||||||||||||||||
| Drehzahl (max.) | ca. 13.000 U/min | |||||||||||||||||||||||||||||||
| Schallleistungspegel | ca. 6,5 B | |||||||||||||||||||||||||||||||
| Schalldruckpegel | ca. 55 dB(A) | |||||||||||||||||||||||||||||||
| Luftstromrichtung | Abluft über Streben | |||||||||||||||||||||||||||||||
| Drehrichtung | Uhrzeigersinn (zur Rotorseite) | |||||||||||||||||||||||||||||||
| Technische Details | ||||||||||||||||||||||||||||||||
| Motor und Lager | ||||||||||||||||||||||||||||||||
| Lagerart | Kugellager | |||||||||||||||||||||||||||||||
| Lebensdauer L10 (40 °C) | 70.000 h | |||||||||||||||||||||||||||||||
| Motorenschutz | Schutz gegen Umkehrpolung und blockierten Rotor | |||||||||||||||||||||||||||||||
| Material | ||||||||||||||||||||||||||||||||
| Gehäuse | Glasfaserverstärktes PBT-Kunststoff | |||||||||||||||||||||||||||||||
| Flügelrad | Glasfaserverstärktes PA-Kunststoff | |||||||||||||||||||||||||||||||
| Anschluss und Steuerung | ||||||||||||||||||||||||||||||||
| Anschluss | 4-poliger Strangdraht (AWG 24, TR 64, abgezisst und verzinnnt)[/Z3]| Steuerung |
PWM-Eingang, Tacho-Ausgang |
|
| Umweltbedingungen |
| Betriebstemperatur |
-20 .. +70 °C |
Lagerbedingungen |
Balllager |
|
| Sicherheitshinweise |
| Warnung: Nicht in explosionsgefährdeten Bereichen einsetzen. Nicht als Sicherheitskomponente verwenden. Schutz gegen Berührung, elektrische Schläge, Fremdkörper und Wasser sicherstellen. Höhen über 2000 m vermeiden. |
|
| Lieferumfang |
| Inhalt |
Axiallüfter mit 4-poligem Strangdraht (kein Netzteil enthalten) |
|
| Herstellerangaben |
| Hersteller |
ebm-papst |
Hersteller-Art.Nr. |
9693520220 |
EAN |
2050012118246 |
|
