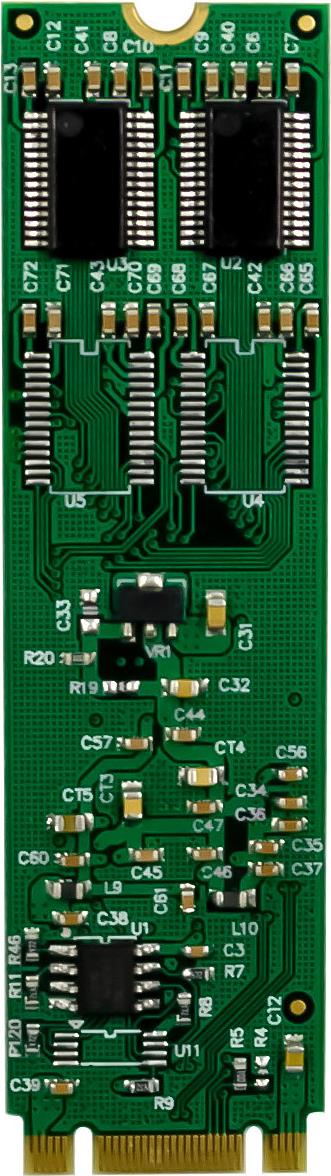

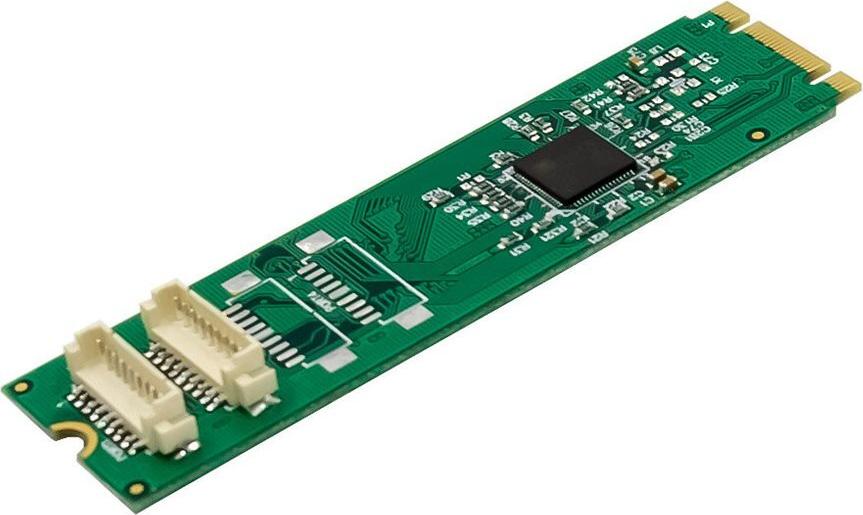

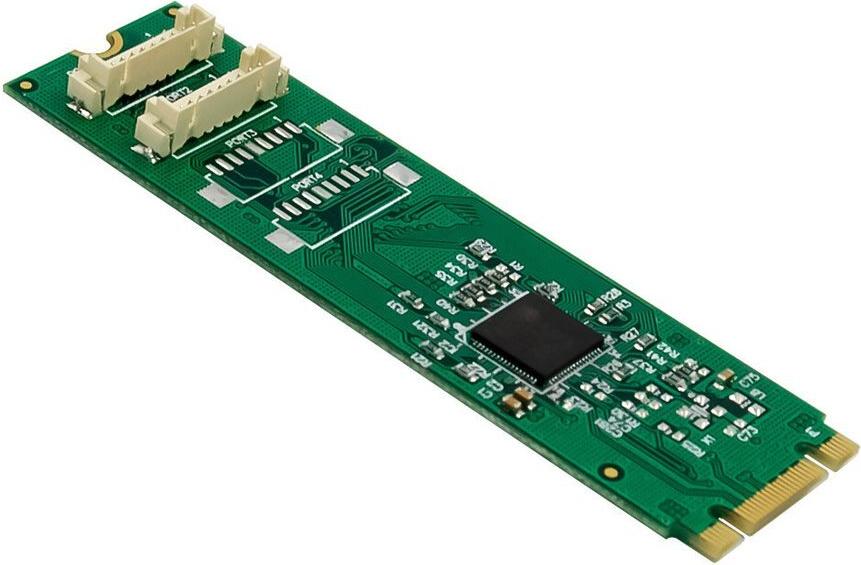

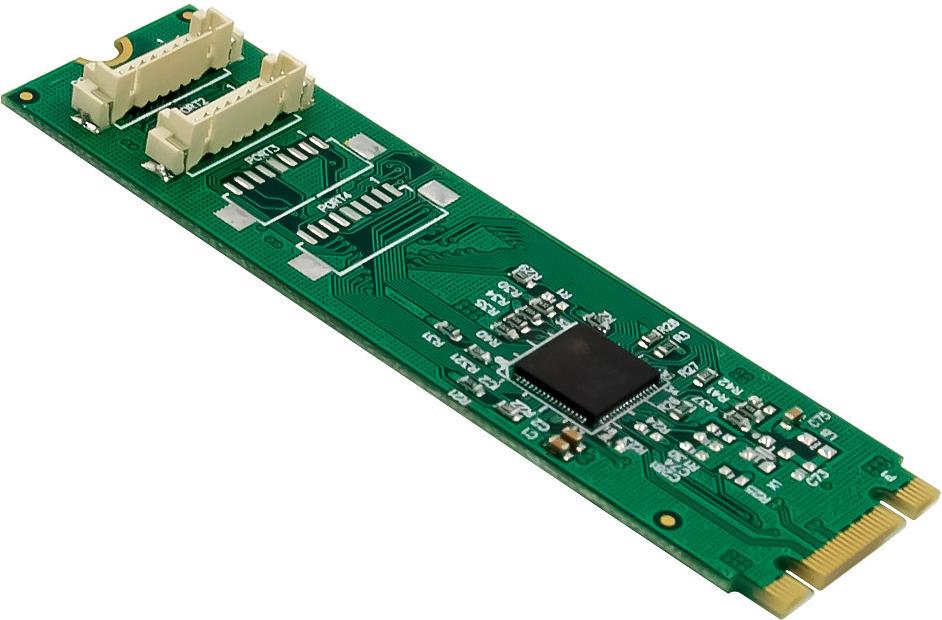

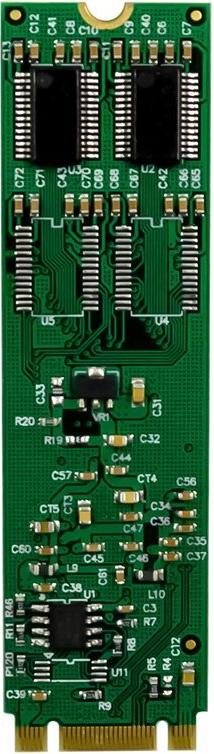

InLine Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker (76660X)

Produktbeschreibung

• Kompakter M.2 zu 2x RS-232 Konverter für serielle Anwendungen
• PCIe 2.0 Schnittstelle (5 GT/s) für zuverlässige und schnelle Datenübertragung
• Integrierter ASIX AX99100 Controller mit Unterstützung für 16C950 UART-Kompatibilität
• Zwei DB9-9pol serielle Schnittstellen für industrielle und serielle Kommunikationsanwendungen
• Onboard LED-Indikator zur Anzeige der Betriebsaktivität
• Kein zusätzlicher Treiber erforderlich
Die InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker bietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter nutzt eine PCIe 2.0 Schnittstelle (5 GT/s) und integriert den ASIX AX99100 Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen.Mit einer maximalen Übertragungsrate von bis zu 1 Mb/s eignet sich die Karte ideal für industrielle Anwendungen, Embedded-Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration sorgt für eine nahtlose Systemintegration.Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), wodurch kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile Slotbleche sind im Lieferumfang enthalten, um die Karte flexibel in verschiedenen Gehäusen zu nutzen.Technische Daten:• Bus Typ & PCIe: M.2 PCIe End-Point Controller (Single-lane, PCIe 2.0 5 GT/s)
• Anschluss – Schnittstellen:• 1 x 59-Pin M.2 Slot (B+M Key)
• 2 x serielle RS-232 DB9 Stecker (9-polig)
• Controller/Chipsatz: ASIX AX99100
• Serielle Schnittstellen:• Maximale Übertragungsrate: bis zu 1 Mb/s
• Datenbits: 5, 6, 7, 8, 9 Bit
• Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
• Parität: Gerade, ungerade, keine, markiert, leer
• FIFO-Puffer: 256 Byte
• Betriebstemperatur: -40 °C bis +85 °C
• Maße: 22 mm x 80 mm (M.2 Board)
Funktionen:• Automatische Erkennung der Lane-Konfiguration beim Booten
• Onboard LED-Indikator zur Anzeige der Lese-/Schreibaktivität
• Stromversorgung über M.2-Steckplatz (3,3 V)
• Unterstützung von Remote Wakeup, Power-Management und DMA
• Kein zusätzlicher Treiber erforderlich
Systemanforderungen: Hardware:• PC mit einem freien M.2 Slot (B+M Key, der PCIe unterstützt)
• Motherboard mit PCI Express 2.0 oder höher
Betriebssystem-Unterstützung:• Windows: 11, 10, 8.1, 8, 7, Vista, XP
• Linux: ab Kernel 2.6.31

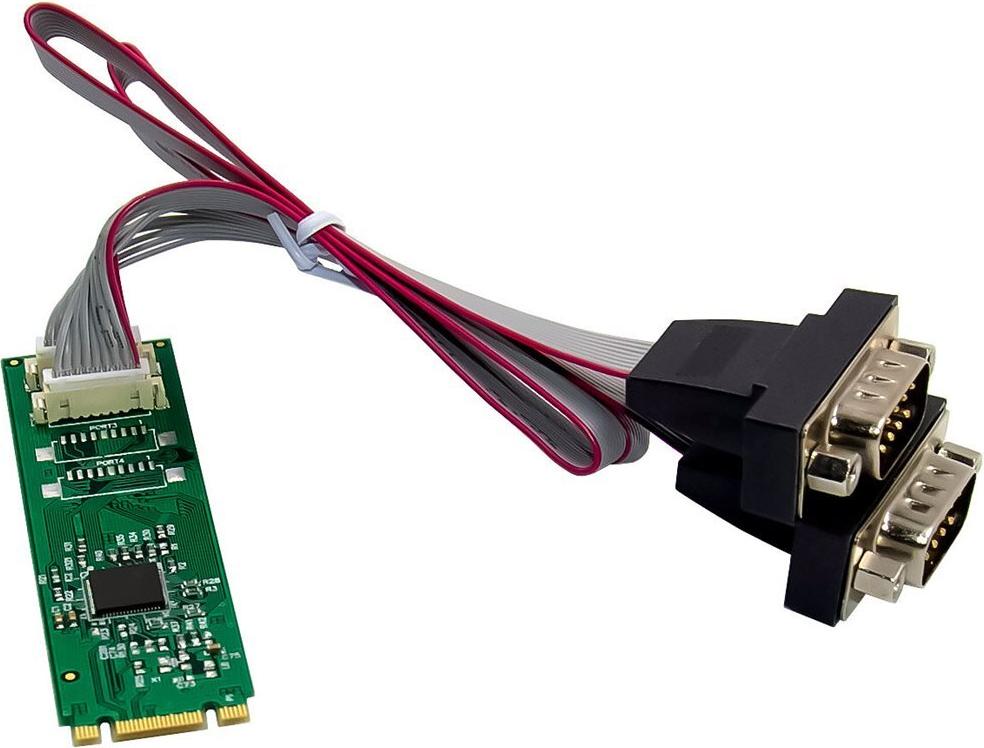

Lieferumfang:• 1 x InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
• 2 x Low-Profile Slotbleche
• 1 x High-Profile Slotblech
• 2 x DB9-9Pol serielle Kabel (20 cm Länge)
• 4 x Schraube
• 1 x Treiber-CD
• 1 x Bedienungsanleitung (Deutsch/Englisch)
