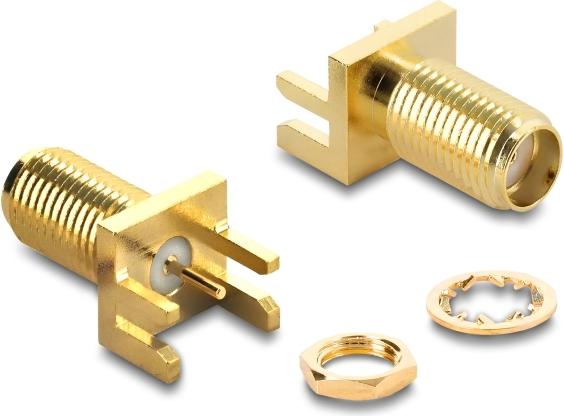

Delock SMA End-Launch-Buchse gerade für Leiterplatte bis 1,7 mm Gewindelänge 9 mm Gold

Delock (67412)
ArtNr: 100741416
GTIN: 4043619674121

Sofort lieferbar

Noch 100 Stück verfügbar

9, 29 €

inkl. 19 % MwSt.

ggf. zzgl. Versandkosten

Service für unsere Kunden

Gerne beraten wir Sie zu diesem Produkt persönlich und erstellen Ihnen bei größeren Bestellmengen ein individuelles Angebot. Ebenfalls bieten wir weitere produktbezogene Services an, die wir Ihnen bei Bedarf in einem persönlichen Gespräch vorstellen.

Beratung anfragen Telefonisch anfragen

Persönliche Kontaktaufnahme unter:
kontakt@jacob.de
Vertrieb: +49 721 94 17 60

Produktbeschreibung

Die Delock SMA End-Launch-Buchse bietet eine zuverlässige Lösung für die HF-Technik und ermöglicht eine präzise Lötmontage direkt an Leiterplattenrändern mit einer Dicke bis 1,7 mm. Mit vergoldetem Messinggehäuse und PTFE-Isolator gewährleistet sie optimale Signalübertragung im Frequenzbereich DC bis 6 GHz bei 50 Ohm Impedanz. Ideal für Anwendungen in Telekommunikation, Antennentechnik und Messtechnik, wo hohe Zuverlässigkeit und Korrosionsschutz gefragt sind.

Produktfeatures

SMA-Buchse (weiblich) für SMT-Montage mit 5 Lötpunkten
Frequenzbereich DC - 6 GHz, VSWR < 1,3, Einfügungsdämpfung < 0,1 dB/GHz
Vergoldetes Messinggehäuse für Korrosionsschutz und > 500 Paarungen
Betriebstemperatur -65 °C bis +165 °C, Isolationswiderstand > 5000 M?
Gewindelänge 9 mm (1/4" - 36 UNS - 2A), für Leiterplatten bis 1,7 mm
Abmessungen ca. 17,8 x 9,5 x 7,9 mm, goldene Optik

Produktinformationen

Allgemein
Produkttyp	SMA End-Launch-Buchse
Hersteller	Delock
Hersteller-Art.Nr.	67412
EAN	4043619674121
Farbe	Gold
Abmessungen (L x B x H)	ca. 17,8 x 9,5 x 7,9 mm

Hauptmerkmale
Anschluss	1 x SMA Buchse (weiblich, gerade)
Montageart	Surface-Mount-Technology (SMT), 5 Lötpunkte
Gewinde	1/4" - 36 UNS - 2A, Länge 9 mm
Leiterplattendicke	bis 1,7 mm

Technische Merkmale
Frequenzbereich	DC - 6 GHz
Impedanz	50 Ohm
VSWR	< 1,3
Einfügungsdämpfung	< 0,1 dB / GHz
Isolationswiderstand	> 5000 MOhm
Durchgangsspannung	1000 V / 50 Hz
Betriebstemperatur	-65 °C bis +165 °C
Paarungen	> 500

Material
Gehäuse	Messing vergoldet
Isolator	PTFE

Lieferumfang
Inhalt	SMA-Buchse, Mutter, 1 x gezahnte Arretier-Scheibe
